    2. ISO 4017 Full Thread Hex Bolts

    ISO 4017 Bolts Standard

    Full Thread Hexagon Head Bolts for High-Temperature Structural and Mechanical Assemblies

    ISO 4017 bolts are fully threaded hexagon head fasteners recognised across global engineering standards for their versatility in both structural and mechanical bolted connections. The full thread along the shank allows greater flexibility in grip length adjustment and ensures maximum thread engagement with the mating nut, which is particularly valuable in joints that experience thermal expansion and contraction during operation. When produced from EN 10269 certified materials, ISO 4017 bolts gain the elevated temperature resistance and mechanical property retention needed for service in power plants, heat exchangers, and high-temperature piping systems. These bolts are designed to work with ISO 4032 nuts as a standard mating pair, and for applications requiring socket drive fastening, ISO 4762 socket head cap screws serve as a compact alternative within the same EN 10269 material framework.

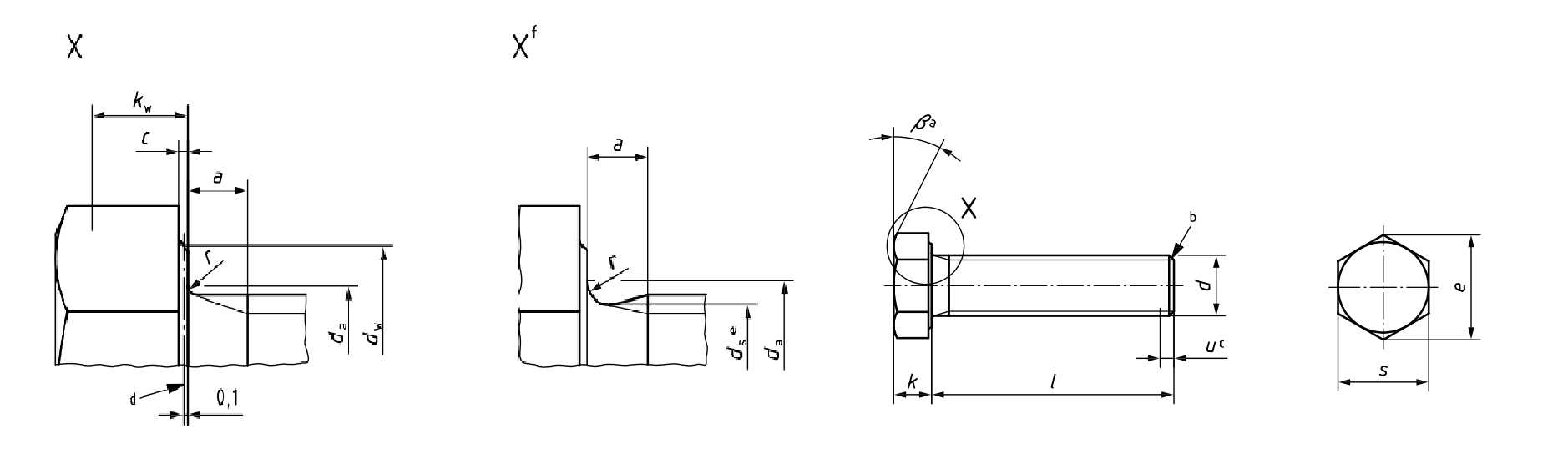

    ISO 4017 Full Thread Hex Head Bolts
    Hexagon Head Bolts With Thread Up To Head

    ISO 4017 Full Thread Hex Head Bolts Dimensions

    Thread, d Pa b ref. c da
    max.    		 ds dw e lf
    max.    		 k kwe r
    min.    		 s
    b c d max. min. nom. =
    max.    		 Product grade Product grade Product grade nom. Product grade Product grade nom. =
    max.    		 Product grade
    A
    min.    		 B
    min.    		 A
    min.    		 B
    min.    		 A
    min.    		 B
    min.    		 A
    max.    		 A
    min.    		 B
    max.    		 B
    min.    		 A
    min.    		 B
    min.    		 A
    min.    		 B
    min.
    M1,6 0,35 9 15 28 0,25 0,10 2 1,60 1,46 1,35 2,27 2,30 3,41 3,28 0,6 1,1 1,225 975 1,3 0,9 0,68 0,63 0,1 3,20 3,02 2,90
    M2 0,4 10 16 29 0,25 0,10 2,6 2,00 1,86 1,75 3,07 2,95 4,32 4,18 0,8 1,4 1,525 1,275 1,6 1,2 0,89 0,84 0,1 4,00 3,82 3,70
    M2,5 0,45 11 17 30 0,25 0,10 3,1 2,50 2,36 2,25 4,07 3,95 5,45 5,31 1 1,7 1,825 1,575 1,9 1,5 1,10 1,05 0,1 5,00 4,82 4,70
    M3 0,5 12 18 31 0,40 0,15 3,6 3,00 2,86 2,75 4,57 4,45 6,01 5,88 1 2 2,125 1,875 2,2 1,8 1,31 1,26 0,1 5,50 5,32 5,20
    M3,5 0,6 13 19 32 0,40 0,15 4,1 3,50 3,32 3,20 5,07 4,95 6,58 6,44 1 2,4 2,525 2,275 2,6 2,2 1,59 1,54 0,1 6,00 5,82 5,70
    M4 0,7 14 20 33 0,40 0,15 4,7 4,00 3,82 3,70 5,88 5,74 7,66 7,50 1,2 2,8 2,925 2,675 3,0 2,6 1,87 1,82 0,2 7,00 6,78 6,64
    M5 0,8 16 22 35 0,50 0,15 5,7 5,00 4,82 4,70 6,88 6,74 8,79 8,63 1,2 3,5 3,65 3,35 3,74 3,26 2,35 2,28 0,2 8,00 7,78 7,64
    M6 1 18 24 37 0,50 0,15 6,8 6,00 5,82 5,70 8,88 8,74 11,05 10,89 1,4 4 4,15 3,85 4,24 3,76 2,70 2,63 0,25 10,00 9,78 9,64
    M8 1,25 22 28 41 0,60 0,15 9,2 8,00 7,78 7,64 11,63 11,47 14,38 14,20 2 5,3 5,45 5,15 5,54 5,06 3,61 3,54 0,4 13,00 12,73 12,57
    M10 1,5 26 32 45 0,60 0,15 11,2 10,00 9,78 9,64 14,63 14,47 17,77 17,59 2 6,4 6,58 6,22 6,69 6,11 4,35 4,28 0,4 16,00 15,73 15,57
    M12 1,75 30 36 49 0,60 0,15 13,7 12,00 11,73 11,57 16,63 16,47 20,03 19,85 3 7,5 7,68 7,32 7,79 7,21 5,12 5,05 0,6 18,00 17,73 17,57
    M14 2 34 40 53 0,60 0,15 15,7 14,00 13,73 13,57 19,64 19,15 23,36 22,78 3 8,8 8,98 8,62 9,09 8,51 6,03 5,96 0,6 21,00 20,67 20,16
    M16 2 38 44 57 0,8 0,2 17,7 16,00 15,73 15,57 22,49 22 26,75 26,17 3 10 10,18 9,82 10,29 9,71 6,87 6,8 0,6 24,00 23,67 23,16
    M18 2,5 42 48 61 0,8 0,2 20,2 18,00 17,73 17,57 25,34 24,85 30,14 29,56 3 11,5 11,715 11,285 11,85 11,15 7,9 7,81 0,6 27,00 26,67 26,16
    M20 2,5 46 52 65 0,8 0,2 22,4 20,00 19,67 19,48 28,19 27,7 33,53 32,95 4 12,5 12,715 12,285 12,85 12,15 8,6 8,51 0,8 30,00 29,67 29,16
    M22 2,5 50 56 69 0,8 0,2 24,4 22,0 21,67 21,48 31,71 31,35 37,72 37,29 4 14 14,215 13,785 14,35 13,65 9,65 9,56 0,8 34,00 33,38 33,00
    M24 3 54 60 73 0,8 0,2 26,4 24,00 23,67 23,48 33,61 33,25 39,98 39,55 4 15 15,215 14,785 15,35 14,65 10,35 10,26 0,8 36,00 35,38 35,00
    M27 3 60 66 79 0,8 0,2 30,4 27,00 — 26,48 — 38 — 45,2 6 17 — — 17,35 13,65 — 11,66 1 41 — 40
    M30 3,5 66 72 85 0,8 0,2 33,4 30,00 — 29,48 — 42,75 — 50,85 6 18,7 — — 19,12 18,28 — 12,8 1 46 — 45
    M33 3,5 — 78 91 0,8 0,2 36,4 33,00 — 32,38 — 46,55 — 55,37 6 21 — — 21,42 20,58 — 14,41 1 50 — 49
    M36 4 — 84 97 0,8 0,2 39,4 36,00 — 35,38 — 51,11 — 60,79 6 22,5 — — 22,92 22,08 — 15,46 1 55,0 — 53,8
    M39 4 — 90 103 1,0 0,3 42,4 39,00 — 38,38 — 55,86 — 66,44 6 25 — — 25,42 24,58 — 17,21 1 60,0 — 58,8
    M42 4,5 — 96 109 1,0 0,3 45,6 42,00 — 41,38 — 59,95 — 71,3 8 26 — — 26,42 25,58 — 17,91 1,2 65,0 — 63,1
    M45 4,5 — 102 115 1,0 0,3 48,6 45,00 — 44,38 — 64,7 — 76,95 8 28 — — 28,42 27,58 — 19,31 1,2 70,0 — 68,1
    M48 5 — 108 121 1,0 0,3 52,6 48,00 — 47,38 — 69,45 — 82,6 10 30 — — 30,42 29,58 — 20,71 1,6 75,0 — 73,1
    M52 5 — 116 129 1,0 0,3 56,6 52,00 — 51,26 — 74,2 — 88,25 10 33 — — 33,5 32,5 — 22,75 1,6 80,0 — 78,1
    M56 5,5 — — 137 1,0 0,3 63 56,00 — 55,26 — 78,66 — 93,56 12 35 — — 35,5 34,5 — 24,15 2 85,0 — 82,8
    M60 5,5 — — 145 1,0 0,3 67 60,00 — 59,26 — 83,41 — 99,21 12 38 — — 38,5 37,5 — 26,25 2 90,0 — 87,8
    M64 6 — — 153 1,0 0,3 71 64,00 — 63,26 — 88,16 — 104,86 13 40 — — 40,5 39,5 — 27,65 2 95,0 — 92,8

    ISO 4017 Full Thread Hex Head Bolts Length Tolerances

    Thread, d
    nom.    		 l
    Product grade
    A
    min.    		 A
    max.    		 B
    min.    		 B
    max.
    12 11,65 12,35 - -
    16 15,65 16,35 - -
    20 19,58 20,42 18,95 21,05
    25 24,58 25,42 23,95 26,05
    30 29,58 30,42 28,95 31,05
    35 34,5 35,5 33,75 36,25
    40 39,5 40,5 38,75 41,25
    45 44,5 45,5 43,75 46,25
    50 49,5 50,5 48,75 51,25
    55 54,4 55,6 53,5 56,5
    60 59,4 60,6 58,5 61,5
    65 64,4 65,6 63,5 66,5
    70 69,4 70,6 68,5 71,5
    80 79,4 80,6 78,5 81,5
    90 89,3 90,7 88,25 91,75
    100 99,3 100,7 98,25 101,75
    110 109,3 110,7 108,25 111,75
    120 119,3 120,7 118,25 121,75
    130 129,2 130,8 128 132
    140 139,2 140,8 138 142
    150 149,2 150,8 148 152
    160 — — 158 162
    180 — — 178 182
    200 — — 197,7 202,3
    220 — — 217,7 222,3
    240 — — 237,7 242,3
    260 — — 257,4 262,6
    280 — — 277,4 282,6
    300 — — 297,4 302,6
    320 — — 317,15 322,85
    340 — — 337,15 342,85
    360 — — 357,15 362,85
    380 — — 377,15 382,85
    400 — — 397,15 402,85
    420 — — 416,85 423,15
    440 — — 436,85 443,15
    460 — — 456,85 463,15
    480 — — 476,85 483,15
    500 — — 496,85 503,15

    Other fasteners: DIN 938 Studs, DIN 939 Studs, DIN 2510 Studs, ISO 4032 Nuts, ISO 4762 Socket Head Cap Screws. Material data: EN 10269 Mechanical Properties, EN 10269 Proof Strength, EN 10269 Chemical Composition.
